CASE STUDY 25

Opracowanie Layout’u

Spinacz - grafika

Opis przypadku

Produkcja

amortyzatory do samochodów osobowych

Główne procesy

cięcie, spawanie, mycie, kompletacja tłoczyska, montaż, zgrzewanie, zagniatanie, lakierowanie, chromowanie, specjalistyczna kontrola jakości, pakowanie

Założenia

opracowanie Layoutu stanu obecnego w formie *.cad.

BRANŻA

AUTOMOTIVE

ZATRUDNIENIE

+ 1000

PROCES

PRODUKCJA

NARZĘDZIE

LAYOUT

Spadek wartości - grafika

Straty

Brak aktualnego stanu rozmieszczenia wyposażenia na hali produkcyjnej

Brak usytuowania skrzynek elekt. i kierunku ich otwierania

Brak wizualizacji obszarów odpowiedzialności brygadzistów

Brak możliwości wizualizacji przepływu

Trybik - grafika

Podjęte działania

Wykonanie pomiarów gabarytów hali wraz z rozmieszczeniem filarów oraz słupów działowych

Wykonanie szczegółowych pomiarów rozmieszczenia gniazd roboczych z opisem [Fot 1]

Naniesienie oznaczeń parku maszynowego

Usytuowanie skrzynek elektrycznych wraz z kierunkiem ich otwierania

Oznaczenie ścieżek transportowych i pól odkładczych

Pieniądz - grafika

Uzyskane korzyści

Aktualny layout hali produkcyjnej w pliku w formacie *.cad [Fot 2]

Oznaczenie nazw urządzeń, szafek elekt., pól odkładczych i innych elementów hali

Wizualizacja przepływu: surowców, półproduktów, wyrobów gotowych

Możliwość symulacji nowego ustawienia maszyn

Oko - grafika

Zdjęcia

ustawienie maszyn - case study layout

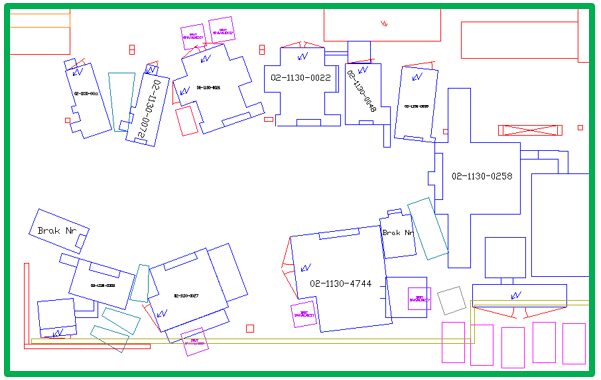

Fot. 1 – Layout, gniazdo robocze

Przykład case study: projektowanie layoutu hali produkcyjnej

Fot. 2 – Layout, widok całości
